Scan 3D Lille : relevé laser & Scan to BIM

Lille concentre un parc bâti d’une densité rare : maisons de maître flamandes en briques rouges, immeubles haussmanniens du XIX^e siècle, entrepôts reconvertis du quartier Saint-Sauveur et programmes neufs livrés dans la métropole lilloise en pleine expansion. Pour les architectes, bureaux d’études et promoteurs qui interviennent sur ce territoire, disposer d’un relevé de haute précision n’est pas un confort supplémentaire : c’est souvent la condition pour éviter les réserves de chantier et les dépassements de budget.

Depuis Paris, nos équipes terrain se déplacent régulièrement dans la métropole lilloise pour des missions de scan 3D, de relevé photogrammétrique et de modélisation BIM. Le présent article détaille notre approche, les cas d’usage les plus courants à Lille, ainsi que les éléments qui influencent le tarif d’une prestation.

Les enjeux du scan 3D dans le bâti à Lille

Le patrimoine lillois pose des contraintes techniques que les relevés manuels traditionnels peinent à couvrir. Les façades à pignons à gradins, les cours intérieures étroites des maisons flamandes, les caves voûtées et les charpentes complexes des anciens entrepôts industriels génèrent des géométries que seul un nuage de points dense restitue fidèlement. Un relevé au mètre ruban laisse des angles morts ; un scan 3D les élimine.

La métropole européenne de Lille (MEL) porte par ailleurs plusieurs grands projets urbains : requalification de l’Euralille 3000, densification autour des gares de Lille-Flandres et Lille-Europe, reconversion de friches industrielles héritées du bassin minier voisin. Ces opérations impliquent des équipes pluridisciplinaires (MOE, BET structure, fluides, acoustique) qui travaillent sur des maquettes numériques partagées. Un nuage de points précis, livré en format interopérable, devient le référentiel commun qui évite les conflits de cotes entre corps de métier.

Enfin, la contrainte BIMBY (Build In My Back Yard) propre aux zones urbaines denses du Vieux-Lille ou de Wazemmes oblige souvent à documenter l’existant avant toute extension ou surélévation. Le scan 3D produit cette documentation en quelques heures de captation, là où un relevé classique mobiliserait plusieurs jours.

Notre méthodologie pour un projet à Lille

Captation sur site

Nos équipes terrain mobilisent deux équipements principaux selon la nature du bâtiment et les exigences de précision du cahier des charges.

Le Leica BLK2GO est notre scanner mobile SLAM. Il se porte à la main ou sur un gilet et capte en déplacement continu, ce qui le rend particulièrement adapté aux couloirs étroits des maisons flamandes, aux parkings souterrains ou aux grandes surfaces industrielles où le nombre de stations statiques serait prohibitif. Sa précision est de 6 à 10 mm, suffisante pour la majorité des relevés d’existant et des missions Scan to BIM en LOD 200-300.

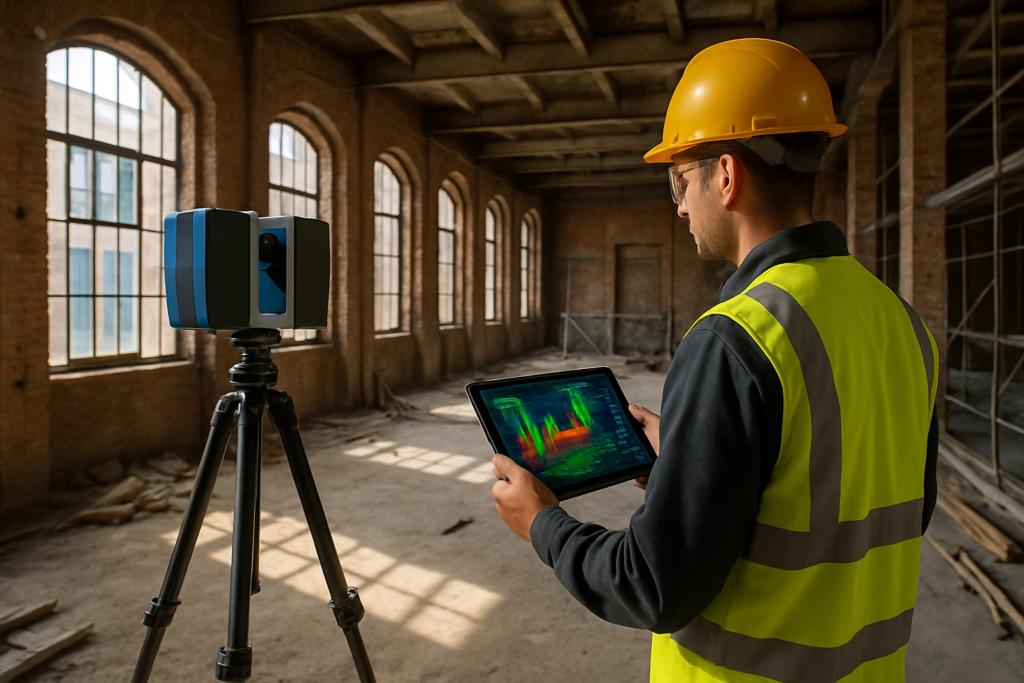

Le Leica BLK360 G2 est notre scanner statique haute précision (4 mm à 10 m). Il est privilégié pour les façades patrimoniales, les charpentes complexes, les relevés de façade destinés à un dossier ABF ou à une demande de permis de construire en secteur sauvegardé. Chaque station est géoréférencée ; les nuages sont assemblés par recalage automatique, puis vérifié manuellement par notre équipe BIM.

Pour les missions incluant une visite virtuelle immersive (commercialisation VEFA, présentation de projet à une collectivité), le Matterport Pro2 complète la captation : précision de l’ordre de 1 % de la distance mesurée, rendu panoramique 4K, modèle 3D Dollhouse directement exploitable par le client sans logiciel dédié.

Avant chaque intervention à Lille, nos équipes terrain analysent les plans existants (si disponibles), identifient les zones d’accès restreint (combles, caves, toitures-terrasses) et établissent un protocole de captation pour limiter le temps d’immobilisation des locaux.

Traitement du nuage de points

Le traitement commence dès le retour en bureau, généralement le jour même de la captation. Les fichiers bruts sont importés dans notre chaîne logicielle (Cyclone, ReCap, selon le scanner utilisé), recalés, filtrés et débruités. Un contrôle qualité interne vérifie la cohérence des assemblages : écart de fermeture, zones de recouvrement insuffisant, artefacts liés à des surfaces réfléchissantes (vitres, sols polis fréquents dans les lofts reconvertis de Roubaix ou Tourcoing).

Le nuage de points nettoyé est ensuite colorisé (RVB ou intensité selon la demande) et exporté aux formats E57, RCP ou LAS. Ces formats sont directement lisibles par Revit, ArchiCAD, Rhino ou AutoCAD, ce qui facilite l’intégration dans le workflow du client sans conversion intermédiaire.

Livrables

Les livrables varient selon le niveau de détail (LOD) défini en amont avec le client. Pour un relevé d’existant standard, nous fournissons le nuage de points nettoyé, les plans, coupes et façades en DWG ou PDF, et une fiche de contrôle métrologique. Pour une mission Scan to BIM, la maquette Revit (IFC en option) est livrée avec les familles paramétriques correspondant aux éléments architecturaux relevés : murs, dalles, poutres, menuiseries, réseaux apparents.

Le délai de livraison standard est de 5 à 10 jours ouvrés après captation, selon la surface et la complexité du LOD demandé. Un délai accéléré (3 jours) est possible sur demande explicite et sous réserve de disponibilité.

Cas d’usage typiques à Lille

Réhabilitation de maisons de maître dans le Vieux-Lille. Ces immeubles du XVII^e et XVIII^e siècle présentent des murs en brique dont l’épaisseur varie d’un niveau à l’autre, des planchers à dévers prononcé et des cloisons hors d’aplomb. Un scan statique BLK360 G2 restitue ces irrégularités avec une fidélité que les relevés manuels ne peuvent pas atteindre, et permet à l’architecte de concevoir ses détails de second œuvre sans surprise lors du gros œuvre.

Reconversion d’entrepôts industriels. Le quartier Saint-Sauveur, les anciens entrepôts de laine de Roubaix ou les usines textiles de Tourcoing font l’objet de programmes mixtes (logements, bureaux, commerces). Ces bâtiments affichent souvent 2 000 à 5 000 m² de surface utile, des charpentes métalliques complexes et des niveaux de sol différenciés. Le BLK2GO couvre ces grandes surfaces rapidement ; le nuage de points alimente directement la maquette BIM du maître d’œuvre.

Diagnostic avant surélévation. Dans les arrondissements denses de Lille ou sur les boulevards de ceinture, les propriétaires cherchent à densifier des immeubles de rapport des années 1900-1930. Le scan 3D documente l’état exact des toitures, des refends porteurs et des façades, et fournit au BET structure les données nécessaires pour dimensionner le renforcement sans sondage destructif excessif.

Visite virtuelle pour commercialisation. Les promoteurs actifs sur Euralille ou dans les nouveaux quartiers de la MEL utilisent le Matterport Pro2 pour produire des visites virtuelles de logements témoins ou de plateaux tertiaires avant livraison. Ces visites sont intégrables dans un site web ou un outil de vente sans développement spécifique.

Tarifs et délais pour un scan 3D à Lille

Le coût d’une mission de scan 3D dépend de plusieurs variables : surface totale à couvrir, nombre de niveaux, complexité géométrique du bâtiment, niveau de détail (LOD) requis pour les livrables, et nature des formats de sortie demandés. Nous ne communiquons pas de tarif fixe au mètre carré, car deux surfaces identiques peuvent représenter des temps de captation et de traitement très différents.

À titre d’ordre de grandeur, le minimum facturable pour une mission de scan simple (nuage de points + plans DWG) est d’environ 600 € HT pour une intervention en Île-de-France. Pour une mission Scan to BIM (maquette Revit incluse), le minimum facturable est d’environ 1 200 € HT. Des frais de déplacement s’appliquent pour les interventions à Lille, calculés au réel (train, hébergement si nécessaire) et communiqués dans le devis.

Effet de seuil au-delà de 300 m²

Au-delà de 300 m² de surface relevée, un tarif dégressif s’applique sur l’ensemble de la prestation. Ce mécanisme reflète la réalité économique d’une mission : le déplacement, la mise en place du matériel et le paramétrage représentent une part fixe du coût total ; une fois ces étapes réalisées, chaque mètre carré supplémentaire est traité à un coût marginal inférieur. Concrètement, une opération de 600 m² ne coûte pas le double d’une opération de 300 m².

Pour les entrepôts industriels reconvertis ou les immeubles de rapport lillois qui dépassent souvent 1 000 m², l’effet dégressif est significatif. Nous invitons les maîtres d’ouvrage à nous transmettre l’ensemble du programme dès le départ (y compris les parties communes, les caves et les combles) plutôt que de fractionner la commande : le coût global sera inférieur et la cohérence métrologique du nuage de points sera meilleure.

Pour obtenir un devis précis sous 24 heures, contactez notre équipe BIM à l’adresse guyenne.etudes@gmail.com en indiquant la surface approximative, le type de bâtiment, la ville d’intervention et le livrable attendu.

Questions fréquentes

Quelle précision obtient-on sur un bâtiment ancien en briques ?

Les surfaces en brique absorbent le rayonnement laser sans créer d’artefacts de réflexion, ce qui est favorable à la qualité du nuage. Avec le BLK360 G2 en mode statique, la précision est de 4 mm à 10 m. Sur les murs épais du Vieux-Lille (parfois 60 à 80 cm), cette précision est suffisante pour détecter les déformations structurelles et alimenter un modèle BIM en LOD 300.

Intervenez-vous dans toute la métropole lilloise ?

Oui. Nos équipes terrain couvrent Lille intra-muros, mais aussi Roubaix, Tourcoing, Villeneuve-d’Ascq, Marcq-en-Barœul, Armentières et les communes de la MEL. Le déplacement est facturé au réel et intégré dans le devis initial, sans surcoût caché.

Quels formats de livraison sont compatibles avec mon logiciel ?

Le nuage de points est livré en E57, RCP (Autodesk ReCap) ou LAS selon la demande. Ces formats sont compatibles avec Revit, ArchiCAD, Rhino, AutoCAD, SketchUp (via plugin) et la plupart des outils de visualisation BIM. La maquette Scan to BIM est livrée en RVT (Revit natif) et en IFC 2×3 ou IFC 4 sur demande.

Combien de temps dure une captation sur site ?

Pour un appartement ou un plateau de 150 m², comptez 2 à 4 heures de présence sur site (captation + contrôle qualité immédiat). Pour un entrepôt de 2 000 m², une journée complète est généralement nécessaire. Ces durées sont communiquées en amont afin que le client puisse organiser l’accès aux locaux sans perturber l’activité.
