Scan 3D Toulon – Relevé laser & Scan to BIM

Toulon concentre des configurations architecturales que peu de villes françaises réunissent au même endroit : un centre historique dense hérité du XVII^e siècle, une façade maritime structurée par la présence de la Marine nationale, et une couronne périurbaine en pleine mutation où les opérations de réhabilitation et de construction neuve se multiplient. Pour les architectes, bureaux d’études et promoteurs qui interviennent sur ce territoire, la précision du relevé de l’existant conditionne directement la faisabilité technique et financière des projets.

Guyenne Études réalise des missions de scan 3D à Toulon et dans l’ensemble du Var depuis son siège parisien (44 rue de Patay, 75013 Paris). Nos équipes terrain se déplacent avec un matériel calibré pour répondre aux contraintes spécifiques du bâti local, qu’il s’agisse d’un immeuble haussmannien du quartier Haute-Ville, d’un entrepôt portuaire à reconvertir ou d’une villa des années 1950 sur les hauteurs du Faron.

Les enjeux du scan 3D dans le bâti à Toulon

La ville de Toulon présente deux réalités superposées qui compliquent le relevé traditionnel. D’un côté, le vieux Toulon et ses ruelles étroites autour de la place Puget concentrent des bâtiments aux géométries irrégulières, aux murs épais en pierre de taille et aux niveaux décalés. De l’autre, les zones d’activité de La Garde, La Valette-du-Var ou le secteur de Sainte-Musse accueillent des programmes tertiaires et logistiques récents où la rapidité d’intervention prime sur tout autre critère.

La proximité de la base navale de Toulon, première base militaire de la Méditerranée, génère par ailleurs un tissu de bâtiments à usage mixte (civil et défense) dont la documentation technique doit souvent répondre à des exigences de précision élevées. Les maîtres d’ouvrage publics et privés qui opèrent dans ce contexte ne peuvent pas se permettre des plans approximatifs : un écart de quelques centimètres sur un mur porteur ou une charpente peut remettre en cause plusieurs semaines de conception.

Le scan 3D par laser répond directement à ces contraintes. En capturant des millions de points de mesure en quelques heures, il produit un nuage de points dense et géoréférencé qui sert de base fiable à toutes les étapes suivantes : plans 2D, coupes, façades, ou maquette numérique BIM. Le relevé manuel, même soigné, ne peut pas atteindre ce niveau de densité ni cette traçabilité.

Notre méthodologie pour un projet à Toulon

Captation sur site

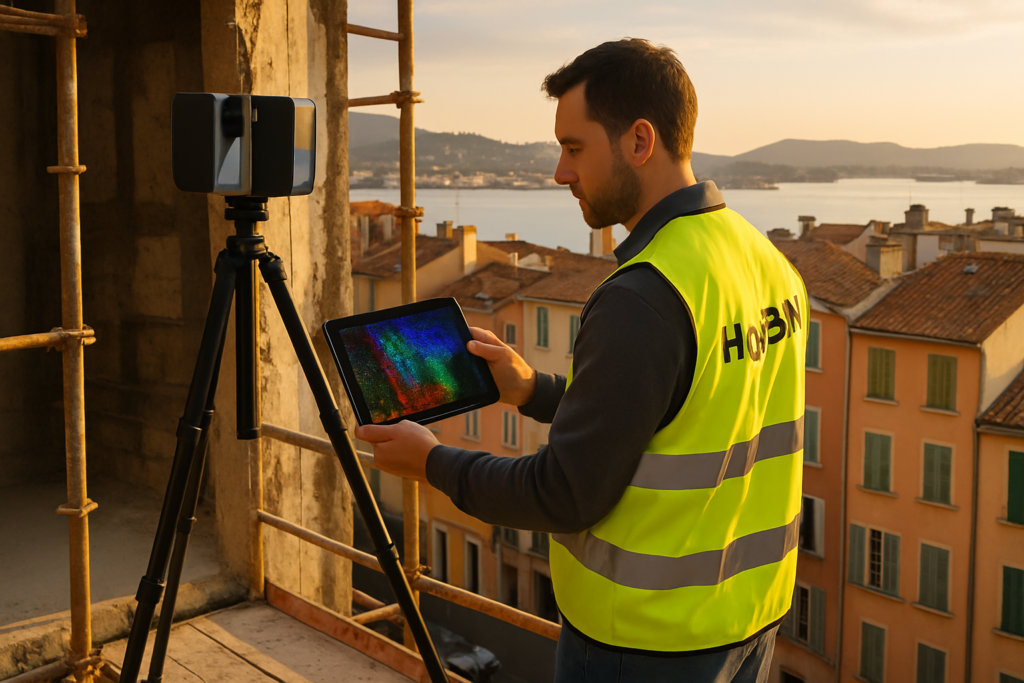

Nos équipes terrain utilisent trois équipements complémentaires selon la nature du chantier. Le Leica BLK360 G2 est notre scanner statique de référence : il atteint une précision de 4 mm à 10 mètres et convient parfaitement aux espaces confinés du vieux Toulon, aux sous-sols, aux combles ou à tout volume où les conditions de lumière sont variables. Pour les grands plateaux ouverts, les entrepôts ou les bâtiments à circulation complexe, nous déployons le Leica BLK2GO, scanner mobile SLAM qui permet une captation en mouvement avec une précision de 6 à 10 mm. Enfin, le Matterport Pro2 complète le dispositif lorsque le client souhaite une visite virtuelle immersive en plus du nuage de points, avec une précision de l’ordre de 1 % de la distance mesurée.

Avant toute intervention, nous échangeons avec le maître d’ouvrage ou le maître d’œuvre pour définir le périmètre exact, les niveaux de détail attendus et les contraintes d’accès. À Toulon, cela peut inclure des autorisations spécifiques pour certains secteurs proches du port militaire ou des bâtiments classés au titre des monuments historiques.

Traitement du nuage de points

Une fois la captation terminée, nos équipes BIM traitent les données en bureau. Les scans sont assemblés, recalés et nettoyés pour produire un nuage de points cohérent, exportable aux formats standard (RCP, E57, LAS, PTX). Ce nuage est ensuite utilisé comme référence géométrique pour la modélisation ou la production de plans.

Le traitement inclut systématiquement une vérification de la cohérence globale : recoupement entre les stations, contrôle des zones de recouvrement, validation des cotes sur des points de référence mesurés manuellement. Cette étape est particulièrement importante sur les bâtiments anciens du centre toulonnais, où les déformations structurelles peuvent être significatives et doivent être restituées fidèlement, non lissées.

Livrables

Les livrables sont définis contractuellement en amont et adaptés au besoin du projet. Selon le niveau de détail (LOD) choisi, nous produisons tout ou partie des éléments suivants : nuage de points brut ou traité, plans 2D (niveaux, coupes, façades) sous AutoCAD ou en PDF, maquette BIM sous Revit aux niveaux LOD 200, 300 ou 400, ou visite virtuelle hébergée sur plateforme Matterport. Les délais de livraison varient généralement entre 5 et 15 jours ouvrés selon le volume et la complexité du projet.

Cas d’usage typiques à Toulon

Les demandes que nous recevons pour des projets toulonnais se répartissent en plusieurs grandes familles. La réhabilitation de logements anciens dans le centre historique représente une part importante : les propriétaires et promoteurs qui souhaitent remettre en état des immeubles du quartier Siblas ou de la rue d’Alger ont besoin de plans fiables avant d’engager les études de structure. Le scan 3D leur évite les mauvaises surprises en phase exécution.

Les opérations de reconversion de friches industrielles ou portuaires constituent un autre cas fréquent. La transformation d’anciens entrepôts en lofts, bureaux ou équipements culturels nécessite un relevé complet de l’enveloppe et des structures intérieures. Sur ces bâtiments souvent vastes (plusieurs milliers de mètres carrés), l’effet de seuil tarifaire joue pleinement en faveur du client.

Les bureaux d’études techniques intervenant sur des bâtiments tertiaires dans les zones d’activité de l’est toulonnais utilisent le scan pour alimenter leurs études fluides, thermiques ou structurelles. Disposer d’une maquette BIM précise réduit les allers-retours entre les corps de métier et raccourcit les délais de conception. Enfin, les agences immobilières et les promoteurs actifs sur le marché résidentiel varois commandent régulièrement des visites virtuelles Matterport pour valoriser des biens avant commercialisation.

Tarifs et délais pour un scan 3D à Toulon

La tarification d’une mission de scan 3D dépend de plusieurs paramètres qui ne permettent pas de fixer un prix au mètre carré indépendamment du contexte : la surface totale à scanner, la complexité du bâtiment (nombre de niveaux, cloisonnement, accessibilité), le niveau de détail attendu dans les livrables (LOD), et la nature des fichiers à produire (nuage seul, plans 2D, maquette BIM complète, visite virtuelle).

Pour donner un ordre de grandeur, le minimum facturable est d’environ 600 € HT pour un scan simple (nuage de points sans modélisation) et d’environ 1 200 € HT pour une mission Scan to BIM incluant la maquette Revit. Ces minima s’appliquent en Île-de-France ; pour une intervention à Toulon, des frais de déplacement sont ajoutés au devis en fonction de la planification de la tournée terrain.

Effet de seuil à 300 m²

Un mécanisme dégressif s’applique automatiquement dès que la surface totale de la mission dépasse 300 m². Concrètement, plus le périmètre est étendu, plus le coût unitaire par mètre carré diminue. Cet effet de seuil rend le scan 3D particulièrement compétitif pour les grandes opérations : un immeuble de rapport de 800 m², un ensemble de bureaux de 1 500 m² ou une friche industrielle de plusieurs milliers de mètres carrés bénéficient d’un tarif global nettement plus avantageux que la simple multiplication d’un prix unitaire par la surface.

Nous recommandons donc aux maîtres d’ouvrage qui gèrent plusieurs lots ou plusieurs bâtiments contigus de les regrouper dans une seule commande : le gain tarifaire peut être substantiel. Pour obtenir un devis précis adapté à votre projet toulonnais, contactez-nous à guyenne.etudes@gmail.com. Nous répondons sous 24 heures ouvrées.

Questions fréquentes

Combien de temps dure une intervention sur site à Toulon ?

La durée de la captation dépend directement de la surface et de la complexité du bâtiment. Un appartement de 80 m² se scanne en une demi-journée. Un immeuble de 600 m² sur plusieurs niveaux nécessite généralement une journée complète. Pour les projets de grande envergure, nous planifions l’intervention sur deux jours consécutifs afin de limiter les coûts de déplacement et d’optimiser la qualité du recalage entre les stations.

Quelle précision peut-on attendre sur un bâtiment ancien du vieux Toulon ?

Sur les bâtiments en pierre de taille aux murs épais et aux géométries irrégulières, nous utilisons le Leica BLK360 G2 en mode statique, qui offre une précision de 4 mm à 10 mètres. Cette précision est suffisante pour alimenter des études de structure, des dossiers de permis de construire ou des maquettes BIM jusqu’au LOD 300. Pour des niveaux de détail supérieurs (LOD 400, relevé d’éléments de menuiserie ou de décor), nous adaptons le protocole de captation en conséquence.

Livrez-vous directement sous Revit ou faut-il un traitement supplémentaire ?

Nous livrons des maquettes Revit directement exploitables par vos équipes de conception. Le niveau de modélisation (LOD 200, 300 ou 400) est défini en amont dans le cahier des charges de la mission. Si vous avez besoin d’un nuage de points brut pour le traiter en interne dans votre propre logiciel (Archicad, AutoCAD, Rhino, etc.), nous pouvons aussi livrer les fichiers aux formats E57, RCP ou LAS sans modélisation associée.

Intervenez-vous sur des bâtiments classés ou inscrits au titre des monuments historiques ?

Oui. Nous avons l’habitude de travailler sur des bâtiments protégés, notamment dans des contextes où la documentation patrimoniale est exigée par l’Architecte des Bâtiments de France. Le nuage de points constitue dans ce cas un document de référence précieux, tant pour la conception des travaux que pour la constitution du dossier réglementaire. Nous adaptons le protocole de captation aux contraintes d’accès et aux exigences de conservation propres à chaque site.
